무색 광학 유리는 무엇에 사용됩니까?

무색 광학유리 정밀 과학 기기 및 의료 영상 시스템부터 소비자 카메라, 방위 광학 및 건축용 유리에 이르기까지 매우 광범위한 산업 분야에서 사용됩니다. 이 제품의 특징은 선택적인 흡수나 착색이 거의 없는 매우 높은 가시광선 투과율로, 빛을 최대한 정확하게 안내하고, 집중시키고, 분할하고, 필터링해야 하는 모든 곳에서 기본 소재로 사용됩니다. 표준 창 유리와 달리 무색 광학 유리는 정확한 굴절률 사양, 매우 낮은 내부 기포 함량 및 나노미터 단위로 측정되는 표면 평탄도 허용 오차에 맞게 설계되었습니다.

이 용어는 다음을 포함하여 정밀하게 제조된 유리 유형 제품군을 포괄합니다. 광학 크라운 유리 , 붕규산염 변형 및 고순도 석영 유리 - 각각 특정 파장 범위, 환경 조건 및 기계적 요구 사항에 최적화되어 있습니다. 광학 어셈블리를 사용하는 엔지니어, 조달 전문가 및 시스템 설계자에게 어떤 유형이 어떤 애플리케이션에 적합한지 이해합니다.

무색 광학유리가 일반 유리와 다른 점

산업용 플로트 유리와 정밀 광학 유리의 차이점은 단순히 명확성의 문제가 아닙니다. 이는 근본적으로 다른 제조 철학, 원료 순도 표준 및 생산 후 테스트 프로토콜을 반영합니다. 고투과 광학유리 가시광선 투과율 달성 표면당 92% 이상 반면 표준 플로트 유리는 산화철 함량과 표면 결함으로 인해 일반적으로 80~87%만 투과합니다.

정밀 광학 유리의 주요 차별화 특성은 다음과 같습니다.

• 굴절률 균질성: 고급 소재에서 ±1×10⁻⁵ 이상으로 유지되는 단일 블랭크의 변형
• 버블 및 포함 클래스: ISO 10110 표준에 따라 계산 및 분류됩니다. 0등급은 본질적으로 눈에 보이는 포함물을 전혀 허용하지 않습니다.
• 줄무늬 등급: 파면을 왜곡시키는 유리 균질성 줄무늬 측정 광학 등급 유리 타겟 클래스 A(줄무늬가 감지되지 않음)
• 응력 복굴절: 제조 시 잔류 응력을 10nm/cm 미만으로 어닐링하여 편광 아티팩트를 방지합니다.
• 표면 품질: 정밀 표면의 경우 MIL-PRF-13830B에 따라 10-5 또는 20-10으로 표현되는 스크래치 발굴 사양

위의 차트는 정밀 광학 유리 등급과 표준 건축용 유리 사이의 상당한 투과율 차이를 보여줍니다. 심지어 투과율 10~15% 향상 이미지 대비, 센서 신호 대 잡음비 및 시스템 효율성의 측정 가능한 이득으로 직접 변환됩니다. 이는 정밀 광학 유리가 광자 중심 응용 분야에서 더 높은 재료 사양을 요구하는 이유를 설명합니다. 다중 요소 광학 시스템에서는 5개 또는 10개의 렌즈 요소에 걸친 표면당 투과율 손실의 누적 효과로 인해 이러한 차이가 작동상 매우 중요합니다.

산업별 무색광학유리의 주요 용도

정밀 광학유리 제어된 조명 조작이 필요한 거의 모든 시스템에서 기본 재료로 사용됩니다. 응용 분야는 의료부터 항공우주까지 다양한 산업에 걸쳐 있으며, 각 상황에 사용되는 특정 유리 유형은 해당 응용 분야의 고유한 파장, 환경 및 기계적 요구 사항에 맞게 선택됩니다.

의료 및 과학 계측

현미경, 내시경, 안과 장비 및 유세포 분석을 포함한 의료 영상에서 무색 광학 유리는 멸균 조건, 열 순환 및 세척제 노출에서도 일관된 광학 성능을 제공해야 합니다. D263T 무색 광학유리 엄격한 두께 공차로 생산된 얇은 붕규산 유리인 는 현미경 슬라이드 커버 유리와 미세유체 진단 장치의 창 재료로 널리 사용됩니다. 낮은 자가형광은 배경 조명이 측정 중인 신호를 가릴 수 있는 형광 현미경 응용 분야에 필수적입니다.

생화학 분석기는 다음과 같은 광학 셀을 사용합니다. 고투과율 광학유리 자외선-가시선 파장 범위에서 샘플의 흡광도를 측정합니다. 임상 화학 분석기에서 0.005 AU의 단일 흡광도 측정 오류는 진단 오류로 해석될 수 있습니다. 즉, 재료의 투과도 일관성과 내부 결함 없음이 환자 안전 결과와 직접적으로 연결되어 있음을 의미합니다.

사진, 영화 및 소비자 광학

카메라 렌즈, 망원경 대물렌즈, 쌍안 프리즘 시스템 및 프로젝터 광학 장치는 가장 많이 사용되는 응용 분야 중 하나입니다. 투명한 광학렌즈 유리 . K9(BK7) 무색광학유리 굴절률이 1.5168이고 아베수가 64.17인 붕규산염 크라운 유리는 아마도 세계에서 가장 널리 사용되는 광학 유리일 것입니다. 스마트폰 렌즈 모듈부터 연구 등급 현미경 대물렌즈 및 레이저 빔 확장기에 이르기까지 모든 제품에 사용됩니다.

프리즘 무색 광학유리 구성 요소는 Porro 또는 지붕 프리즘 구성이 전체 이미지 품질을 유지하면서 광학 경로를 접는 쌍안경, 거리 측정기 및 분광계에서 매우 중요합니다. 재료는 줄무늬 함량이 매우 낮아야 합니다. 유리의 불균일성은 고배율에서 이미지 선명도가 감소하여 보이는 파면 왜곡을 생성합니다.

국방, 항공우주, 감시 광학

군용 및 항공우주 광학 시스템은 무색 광학 유리에 가장 까다로운 사양을 적용합니다. 즉, 극한 온도 범위(-60°C ~ 120°C)에서의 성능, 습기, 모래 및 곰팡이 공격에 대한 저항성, 진동 및 충격 하중 하에서의 치수 안정성이 요구됩니다. 열 화상 시스템, 레이저 거리 측정기, 야간 투시 장치 및 미사일 유도 시커 창은 모두 MIL-SPEC 표준을 충족하는 특수 광학 유리를 사용합니다. 무색 석영 광학 유리 무시할 수 있는 열팽창과 방사선 경도로 인해 UV 투과 군사 응용 분야에서 특히 선호됩니다.

반도체 사진석판술 및 전자공학

반도체 제조의 포토마스크 기판, 웨이퍼 검사 광학 장치 및 UV 노광 시스템에는 다음이 필요합니다. 정밀 광학 유리 UV 투과율이 뛰어나고 열팽창계수(CTE)가 거의 0에 가깝습니다. 원자외선 리소그래피에 사용되는 193nm ArF 엑시머 레이저 파장에서는 합성 용융 실리카(무색 석영 광학 유리의 최고 순도 형태)만이 적절한 투과율과 방사선 저항을 제공합니다. 레티클 블랭크 전체에 걸쳐 사소한 CTE 불균일성이라도 열 사이클링 동안 형상 위치를 이동시켜 나노미터 이하 규모에서 선폭 제어 실패를 초래할 수 있습니다.

무색 광학유리에 대한 산업 수요 분포

정밀 광학 유리에 대한 전 세계 수요는 산업 전반에 걸쳐 고르지 않게 분포되어 있으며, 가전제품과 이미징 분야는 가장 큰 규모 부문을 대표하고 방위/항공우주 분야는 킬로그램당 가장 높은 가치 부문을 대표합니다. 이 분포를 이해하면 제조업체와 구매자가 사양 요구 사항과 공급망 우선 순위를 예측하는 데 도움이 됩니다.

스마트폰 카메라, AR/VR 헤드셋 광학 장치, 노트북 웹캠 모듈을 포함한 가전제품이 거의 대부분을 차지합니다. 전 세계 무색 광학유리 수요의 38%(수량 기준) , 고성능 이미징 시스템의 끊임없는 소형화에 의해 주도됩니다. 의료 및 과학 분야가 22%로 그 뒤를 따르고 있는데, 이는 진단, 유전체학 장비, 현장 진단 장치의 꾸준한 성장을 반영합니다. 방산 및 반도체 부문은 비록 규모는 작지만 불균형적으로 높은 엔지니어링 사양과 품질 요구 사항을 나타내며 표준 카탈로그 제품을 통해 제공할 수 없는 맞춤형 유리 구성을 포함하는 경우가 많습니다.

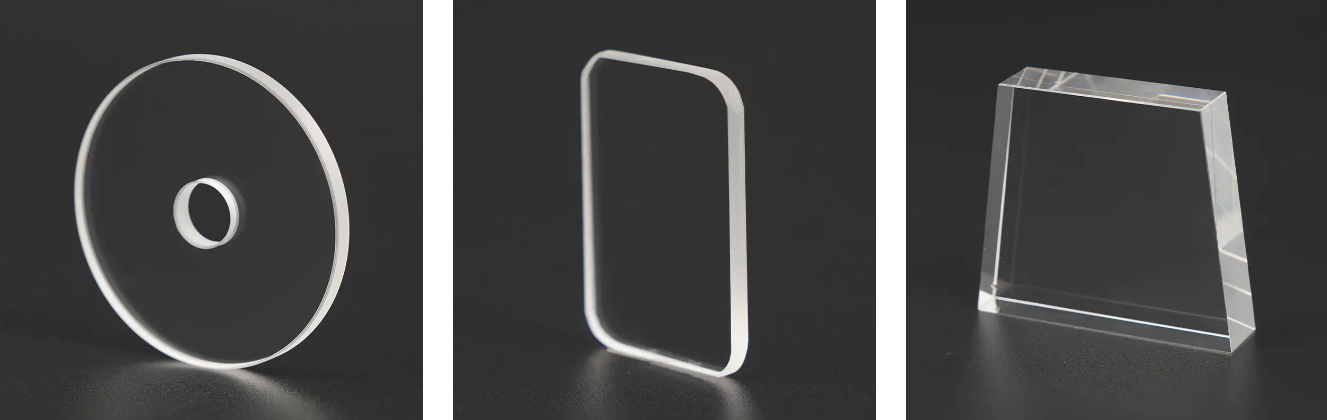

무색 광학유리의 종류와 구체적인 사용 사례

모든 무색 광학 유리가 상호 교환 가능한 것은 아닙니다. 각 제제는 굴절률, 분산, 열적 특성, 화학적 내구성 및 작업성을 고유하게 조합하여 특정 응용 분야에 적합합니다. 다음은 기본 유형에 대한 비교 개요입니다.

올바른 유형을 선택하는 것은 단순히 성능 결정이 아니라 경제적인 결정이기도 합니다. 무색 석영 광학 유리 비교할 수 없는 UV 성능과 열 안정성을 제공하지만 K9 유리보다 기계 가공이 훨씬 더 어렵기 때문에 다이아몬드 툴링과 연장된 연마 주기가 필요합니다. UV 성능이 필요하지 않은 가시광선 응용 분야의 경우 K9 또는 B270 유리는 일반적으로 더 낮은 제조 비용과 더 빠른 리드 타임으로 동등한 광학 품질을 제공합니다.

광학 크라운 유리와 렌즈 디자인에서의 역할

광학 크라운 유리 - 상대적으로 낮은 굴절률(nd < 1.60)과 낮은 분산(아베수 > 55)의 조합으로 정의되는 - achromatic doublet lens 디자인의 핵심입니다. 접합된 이중선 구성의 부싯돌 유리(높은 굴절률, 더 높은 분산)와 결합하면 크라운 유리는 색수차(간단한 렌즈가 서로 다른 지점에 서로 다른 파장의 빛을 집중시키는 경향이 있어 이미지에 색 번짐이 발생하는 경향)를 교정합니다.

18세기에 처음으로 입증된 무색 이중 렌즈 원리는 오늘날에도 소총 조준경과 카메라 망원 렌즈부터 천문 굴절 장치 및 산업용 머신 비전 시스템에 이르기까지 모든 분야에서 활발하게 사용되고 있습니다. K9 유리는 이러한 많은 시스템에서 광학 크라운 유리로 기능하며, 더 무거운 부싯돌 유리와 결합하여 더 이국적인 유리 유형에 대한 비용을 들이지 않고도 필요한 색수차 보정을 달성합니다.

위의 투과율 곡선은 유리 유형 간의 명확한 구분을 나타냅니다. 무색 석영 광학 유리 약 200nm 심자외선부터 2,500nm 중적외선까지 80% 이상의 투과율을 유지하는 유일한 광대역 옵션입니다. K9 및 B270 광학 유리는 가시 범위(380~780nm)가 우수하지만 약 330nm 이하에서는 불투명해집니다. 이는 광선치료 장비, UV 분광학, 반도체 노광 도구와 같은 UV 기반 응용 분야에서는 제외됩니다. 시스템 설계자에게 이 스펙트럼 선택성은 유리 구성 요소를 지정할 때 굴절률만큼 중요한 속성입니다.

신흥 애플리케이션: 자동차, AR/VR 및 광전지

전통적인 광학을 넘어, 무색 광학 유리 글로벌 유리 산업 전반의 수요 패턴을 재편하는 차세대 기술 플랫폼의 중심이 점점 더 커지고 있습니다.

자동차 LiDAR 및 ADAS 광학

자율주행차와 반자율주행차는 주로 905nm 및 1550nm 파장에서 작동하는 LiDAR(빛 감지 및 거리 측정) 센서를 사용합니다. 이러한 시스템의 보호 창과 초점 광학 장치에는 우수한 NIR 투과율, 자동차 온도 변화(-40°C ~ 105°C)에 대한 저항성, 도로 잔해를 견딜 수 있는 높은 표면 경도를 갖춘 유리가 필요합니다. 무색 붕규산 광학유리 AR 코팅 K9 유리는 모두 이 응용 분야에 대해 적극적으로 평가 중이며, 자동차 광학 유리 시장은 2030년까지 CAGR 18~22% .

증강 및 가상 현실 도파관

AR 헤드셋 도파관 광학(내부 전반사를 통해 투영된 이미지를 눈으로 유도하는 얇은 유리판)에는 굴절률이 1.75 이상인 유리, 대형 판 전체에 걸쳐 매우 균일한 두께, 뛰어난 표면 평탄도가 필요합니다. 이는 표준 무색 광학 유리를 뛰어넘어 특수 고굴절률 공식으로 발전하지만 보급형 AR 응용 분야에 사용되는 도파관 기판 유리는 여전히 엄격한 두께 및 평탄도 요구 사항을 충족하는 정밀 크라운 유리 변형에 의존합니다.

광전지 및 태양열 집광기 유리

초백색 무색 광학유리 산화철 함량이 0.01% 이하로 생산된 이 제품은 고효율 태양광 패널 및 집광형 태양광 발전(CSP) 렌즈 어레이용 커버 유리로 사용됩니다. 표준 태양광 유리는 입사광의 약 91%를 투과시킵니다. 초백색 광학 등급 유리가 이를 밀어냅니다. 93~94% 이는 대규모 태양광 발전소 설치에서 측정 가능한 에너지 생산량 증가를 의미합니다. 업계는 200만 달러 이상을 소비할 것으로 추산된다. 1억 2천만 평방미터 전 세계적으로 광전지 응용 분야를 위한 연간 초투명 유리 생산량.

방사형 차트는 광학 유리 선택의 근본적인 균형을 명확하게 시각화합니다. 석영 유리 자외선 투과율, 열안정성, 화학적 내구성이 우수하지만 경도가 매우 높고 녹는점이 높아 작업성 및 비용 효율성이 낮은 점수를 받았습니다. 이와 대조적으로 K9 및 B270 유리는 작업성이 매우 높습니다. 표준 광학 제조 장비를 사용하여 정밀 연삭, 광택 처리 및 AR 코팅이 가능하므로 대부분의 가시광 이미징 응용 분야에 실용적인 선택이 됩니다. 시스템 설계자는 기술 요구 사항과 생산 경제성을 모두 고려하여 이러한 절충안을 고려해야 합니다.

정밀광학유리 품질기준 및 인증

정밀 광학 유리 부품을 소싱하려면 검증 가능한 품질 문서가 필요하며, 특히 의료 기기, 항공, 국방과 같은 규제 대상 산업의 경우 더욱 그렇습니다. 다음 표준은 다양한 시장의 광학 유리 품질을 관리합니다.

평가할 때 투명한 광학렌즈 유리 공급자, 의료기기 제조 구매자는 ISO 10110 문서화 기능 및 ISO 9001 인증을 최소 요구 사항으로 확인해야 합니다. 국방 조달에는 MIL-SPEC 준수 및 자재 로트 추적성 요구 사항이 추가됩니다. 광전지 및 전자 응용 분야의 경우 3C 인증 및 RoHS 준수가 다운스트림 OEM 고객의 표준 요구 사항으로 점점 더 커지고 있습니다.

Nantong Xiangyang Optical Element Co., Ltd. 소개

Nantong Xiangyang Optical Element Co., Ltd. 1996년에 설립되어 장쑤성에서 인정받는 하이테크 기업으로 성장했습니다. 10,000 평방미터 생산 시설. 전문 OEM으로서 무색 광학 유리 중국의 공급업체이자 ODM 무색 광학 유리 공장인 이 회사는 유색 광학 유리, 무색 광학 유리, 평면 유리 스크린 인쇄 및 템퍼링의 생산 및 가공을 전문으로 합니다.

회사의 제품 품질이 충족됩니다. ISO 9001-2000 제품 품질 표준을 준수하고 3C 품질 시스템 인증을 보유하고 있습니다. 광학 부품 생산 부서는 자외선, 가시광선, 근적외선 및 적외선 스펙트럼 영역을 포괄하는 100가지 이상의 컬러 광학 유리 제품을 유지 관리하여 광학 기기, 의료 기기, 생화학 분석기, 항공, 군사 시스템 및 과학 연구 기관의 응용 분야를 지원합니다.

판유리 제품 사업부는 독일, 일본, 스위스에서 공급되는 자동화된 생산 라인과 검사 장비의 지원을 받아 심유리 가공, 실크스크린 인쇄 및 유리 템퍼링을 전문으로 합니다. Xiangyang은 광학 유리 부품과 유리 실크스크린 인쇄 및 템퍼링 솔루션의 가장 전문적인 공급업체가 되기 위해 최선을 다하고 있으며 OEM 및 ODM 요구 사항에 맞는 안정적인 맞춤 기능을 통해 글로벌 고객 기반에 서비스를 제공하고 있습니다.
