무색광학유리란? 속성, 유형 및 응용 프로그램

무엇입니까? 무색 광학 유리

무색 광학 유리는 최소한의 흡수로 가시광선을 투과시키고, 색 색조가 거의 없으며, 굴절 동작을 면밀히 제어하도록 제조된 정밀 광학 소재입니다. 주로 구조적 또는 장식적 목적으로 생산되는 일반 유리와 달리 무색 광학 유리는 이를 통과하는 빛이 예측 가능하고 반복 가능한 방식으로 구부러지고 이동하도록 설계되었습니다. 이러한 예측 가능성 덕분에 무색 광학 유리로 만든 렌즈, 프리즘, 필터 및 센서 창이 정확한 이미지를 형성하고 한 생산 배치에서 다음 생산 배치까지 일관된 광학 경로를 유지할 수 있습니다.

실용적인 측면에서 무색 광학 유리는 일반적으로 가시광선 투과율 90% 이상 400~760나노미터 대역에 걸쳐 있으며 엄선된 제제는 95%를 통과했습니다. 유리는 들어오는 빛을 거의 흡수하고 산란시키지 않기 때문에 통과하는 이미지와 신호가 선명하게 유지되고 색상 변화가 최소화됩니다.

가시광선 스펙트럼 전반에 걸쳐 중성색에 가까운 색상 투과율
색수차 감소를 위한 낮은 분산
일반적인 작동 온도 전반에 걸쳐 안정적인 굴절률
정밀절단, 연삭, 코팅에 적합

핵심 물리적 및 광학적 특성

무색 광학 유리의 가치는 제조업체가 용융 및 어닐링 중에 제어하는 측정 가능한 작은 특성 세트에서 비롯됩니다. 이러한 무색 광학 유리 특성 각각은 단순한 돋보기에서 다중 요소 카메라 렌즈에 이르기까지 광학 시스템 내부에서 재료가 작동하는 방식에 영향을 미칩니다.

높은 가시광선 투과율

400~760 나노미터 대역의 투과율은 일반적으로 90~95% 사이입니다. 이는 유리에 들어오는 대부분의 빛이 흡수되거나 산란되는 대신 반대편에 도달한다는 의미입니다. 투과율이 높을수록 이미지가 더 밝아지고 현미경 및 분석 센서와 같은 장비의 신호 손실이 줄어듭니다.

낮은 분산과 높은 아베수

분산은 재료가 다양한 양의 빛의 다양한 파장을 얼마나 많이 구부리는지를 나타냅니다. 높은 아베수로 구성된 무색 광학 유리는 빛의 불균일성을 줄이고 빨간색, 녹색, 파란색 파장의 초점을 동일한 지점에 가깝게 유지하고 이미지 가장자리의 색상 번짐을 줄입니다.

온도 변화에 따른 안정적인 광학 상수

굴절률과 분산 계수는 주변 온도의 상승 또는 하강에 따라 약간만 이동하도록 공식화되었습니다. 이는 실외, 차량 내부 또는 온도가 엄격하게 제어되지 않는 산업 환경에서 작동하는 장비에서 중요합니다.

기계적 및 화학적 내구성

무색 광학 유리는 일반적으로 균열이나 광택 손실 없이 절단, 연삭, 드릴링 및 코팅을 견딜 수 있으며 일반적인 취급 및 보관 중에 습기 또는 약한 화학 물질 노출로 인한 점진적인 표면 저하를 방지합니다.

일반적인 무색 광학 유리 특성 범주에 대한 일반 기준 범위는 설명을 위해 비교 규모로 표시됩니다.

가시 스펙트럼 전반의 투과율

투과율은 모든 파장에 걸쳐 완벽하게 균일하지 않습니다. 대부분의 무색 광학 유리는 스펙트럼의 보라색 끝에서 점진적인 상승, 가시 범위 중간을 통한 넓고 높은 투과율 안정기, 진한 빨간색 파장 근처에서 약간의 테이퍼를 나타내며 정확한 모양은 구성 및 물리적 두께에 따라 다릅니다.

특정 배치 측정이 아닌 설명을 위해 표시되는 가시광선 대역 전체의 무색 광학 유리에 대한 일반화된 투과율 곡선 모양입니다.

두께도 중요한 역할을합니다. 단면이 얇을수록 주어진 구성에 대해 더 많은 빛을 투과하므로 광학 설계자는 완성된 부품의 투과율 값을 목표로 삼을 때 재료 유형과 물리적 두께를 함께 지정합니다.

일반적인 유형 및 분류 무색 광학 유리

무색 광학 유리는 구성에 따라 여러 가지 광범위한 제품군으로 분류됩니다. 각 제품군은 투과율, 분산, 경도 및 처리 동작의 균형을 다르게 유지하므로 올바른 선택은 구축되는 광학 시스템에 따라 달라집니다.

일반적인 무색 광학 유리 제품군의 참고 비교
유리 제품군	일반적인 굴절률	상대 분산	일반적인 사용
크라운형 무색유리	약 1.52	낮음	일반렌즈, 프리즘
붕규산염 무색 유리	약 1.51	낮음	기기 창, 필터
석영 기반 광학 유리	약 1.46	매우 낮음	UV 투과 부품
플린트형 무색유리	약 1.58	보통	무색 렌즈 페어링

단일 공급업체 사양이 아닌 일반적인 비교를 위해 제공되는 유리 제품군별 대략적인 굴절률입니다.

무색 광학 유리와 일반 유리 성능 비교

무색 광학 유리와 일반 유리의 주요 차이점은 외관이 아니라 제어입니다. 일반 창 또는 용기 유리는 주로 구조적 및 시각적 표준에 따라 제조되는 반면, 무색 광학 유리는 일관된 광학 표준에 따라 제조됩니다. 즉, 굴절률, 투과율 및 표면 정확도가 배치마다 엄격한 허용 오차 내에서 확인되고 유지됩니다.

설명을 위해 상대적인 1~5등급으로 평가된 5가지 성능 차원에 대한 질적 비교입니다.

무색 광학 유리는 일반적으로 광학 선명도와 분산 제어에서 더 높은 점수를 얻습니다. 왜냐하면 이 두 가지 요소는 용융 중에 특별히 설계되는 반면 일반 유리 제제는 광학 성능에 맞게 조정되지 않기 때문입니다.

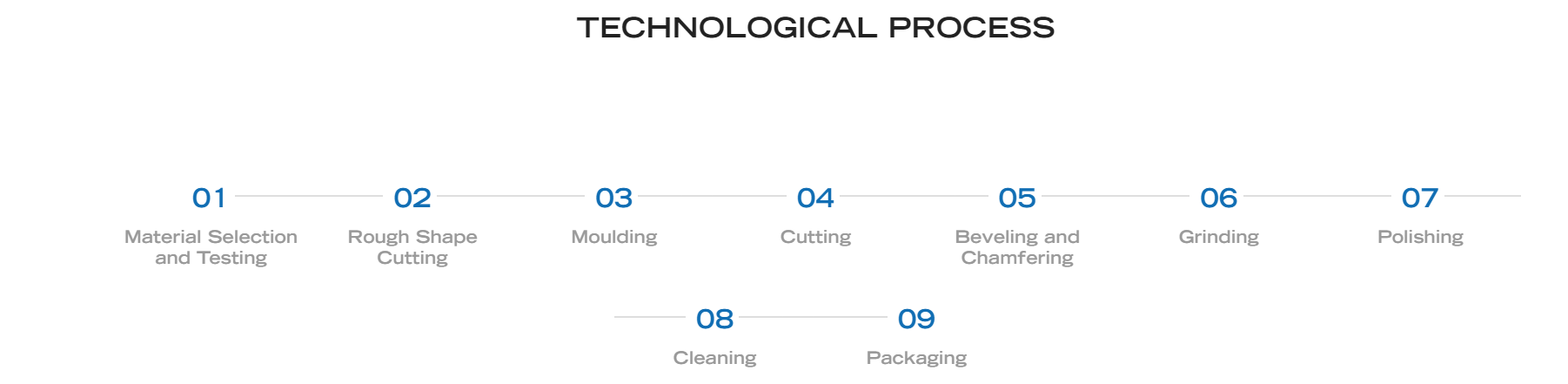

제조공정 및 구조설계

무색 광학 유리를 생산하려면 여러 단계의 제어된 단계가 필요하며, 각 단계는 완성된 부품의 최종 투과율, 표면 정확도 및 기계적 신뢰성에 영향을 미칩니다.

제어된 온도에서 원료 배치 및 용융
내부 응력 완화 및 굴절률 안정화를 위한 느린 어닐링
대상 부품에 맞는 크기의 블랭크로 거친 절단
필요한 곡률이나 평탄도로 정밀 연삭
광학 등급 표면 마감에 도달하기 위한 정밀 연마
반사 방지 또는 스펙트럼 필터링을 위한 코팅 옵션

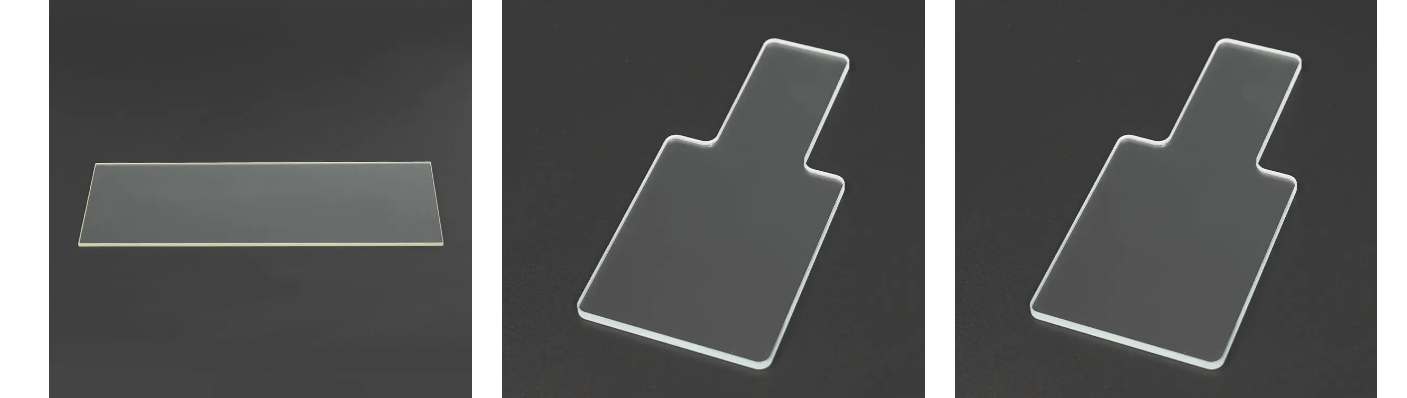

연삭, 연마, 코팅 후 완성된 무색 광학 유리 블록의 단순화된 구조 보기.

무색광학유리의 주요 용도

무색 광학 유리는 빛을 예측 가능하게 전달하고 정밀 처리를 통해 모양을 유지하므로 이미지 품질이나 신호 정확도가 중요한 다양한 장비에 무색 광학 유리 응용 분야가 확장됩니다.

시장 조사 수치가 아닌 설명을 위해 표시된 분야별 무색 광학 유리 사용의 상대적 강조.

광학기기 such as microscopes, telescopes, and rangefinders
의료 및 생화학 분석 장비
전자기기 윈도우, 센서 커버, 디스플레이 부품
항공 및 과학 연구 장비
실험실 및 교육용 광학 데모 도구

무색 광학 유리 제조업체 또는 공급업체 선택

신뢰할 수 있는 무색 광학 유리 제조업체를 선택하는 것은 전체 생산 과정에서 완성된 부품의 성능과 일관성 모두에 영향을 미칩니다. 샘플 주문을 하기 전에 몇 가지 실용적인 사항을 확인해 볼 가치가 있습니다.

절단, 연삭, 연마, 코팅을 하나의 시설에서 처리하므로 공정 간 처리 편차가 줄어듭니다.
배치 일관성으로 굴절률과 투과율이 한 생산 실행부터 다음 생산 실행까지 엄격한 허용 오차 범위 내에서 유지됩니다.
크기, 곡률 및 코팅 요구 사항이 프로젝트마다 다르기 때문에 맞춤화 가능
내부 측정 장비가 부품 배송 전 광학 상수 확인을 지원하므로 테스트 기능
사양이 확정되고 샘플링되는 동안 명확한 의사소통 및 기술 지원

무색 광학 유리 공급업체를 조사하는 구매자는 이 프로세스의 일부로 지역 제조 기지를 비교하는 경우가 많습니다. 중국에 본사를 둔 무색 광학 유리 제조업체는 단일 공급망 내에서 원유리부터 완성된 코팅 부품까지 통합 처리를 제공할 수 있어 맞춤 주문 및 반복 생산에 대한 의사소통 주기가 단축됩니다.

제조배경 및 생산능력

평면 유리 스크린 인쇄 및 템퍼링과 함께 유색 및 무색 광학 유리 생산이 1996년부터 장쑤성의 약 10,000평방미터 규모의 현장을 기반으로 하는 당사 시설에서 수행되어 왔습니다. 광학 부품 사업부는 자외선 및 가시광선 영역은 물론 근적외선 및 적외선 영역을 포괄하는 유색 및 무색 광학 유리 필터에 중점을 두고 있으며 현장에서 처리되는 100개 이상의 유리 제품 변형이 있습니다.

현장 처리 장비는 절단, 연삭, 연마 및 코팅을 지원하며, 부품을 배송하기 위해 포장하기 전에 광학 성능을 확인하는 데 사용되는 사내 테스트 장비도 포함됩니다. 생산된 부품은 광학 기기, 의료 및 생화학 기기, 분석 기기, 전자, 항공, 연구 또는 교육 환경 전반에 걸쳐 사용되며, 개별 고객이 요청한 맞춤형 무색 광학 유리 사양에 대해 OEM 및 ODM 처리가 가능합니다.
